Стоимость производства:

от 120 000 руб.

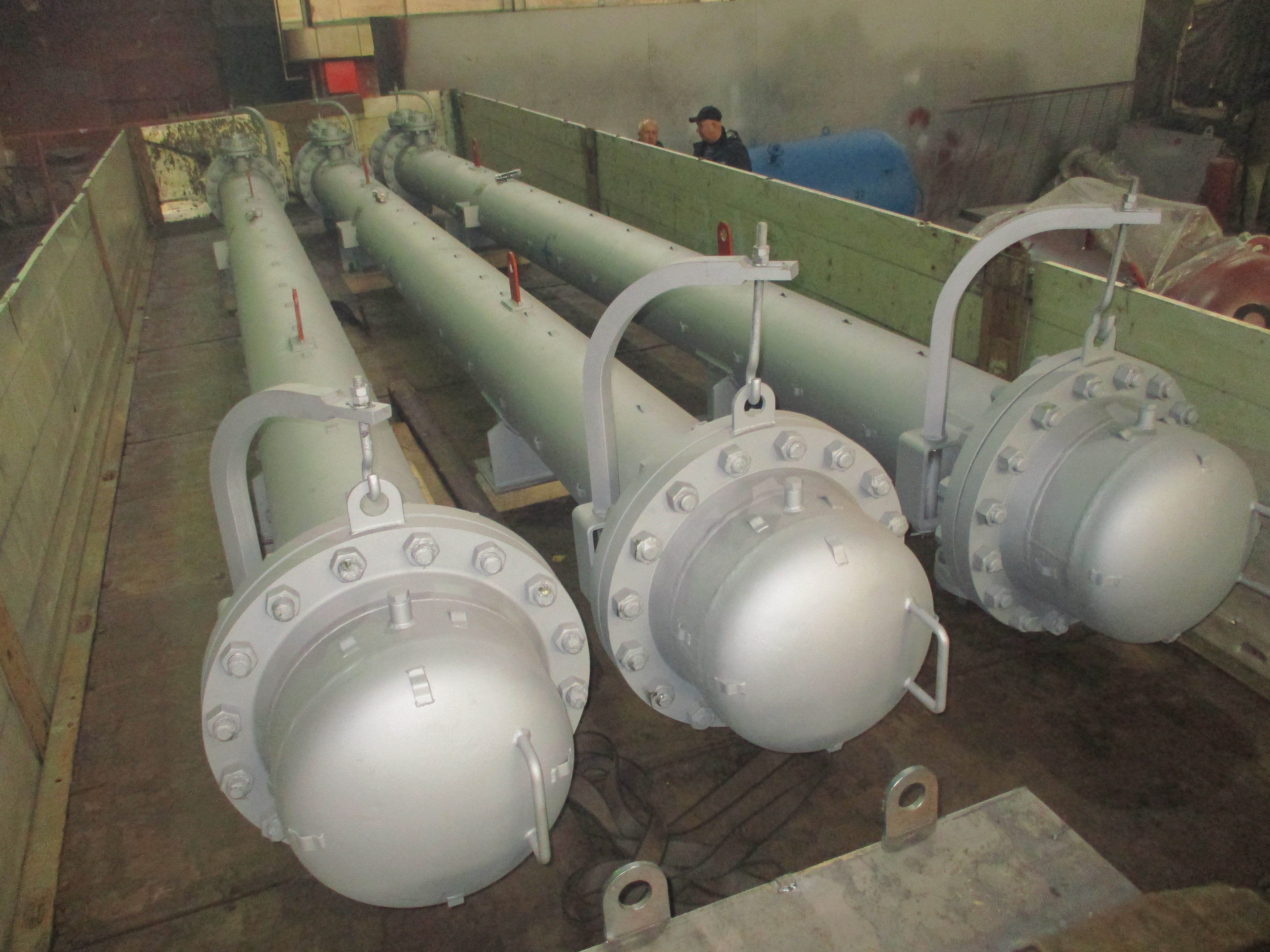

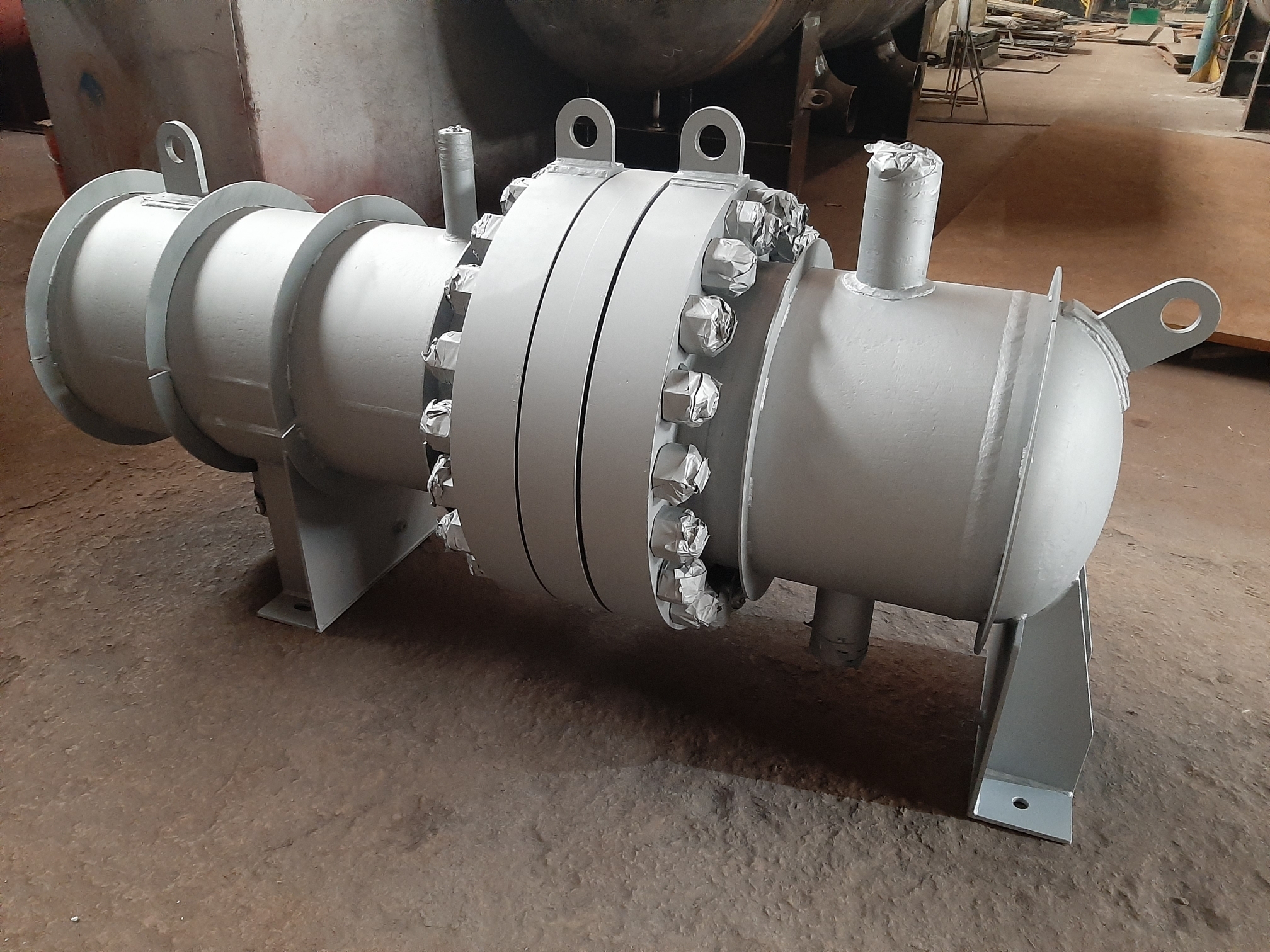

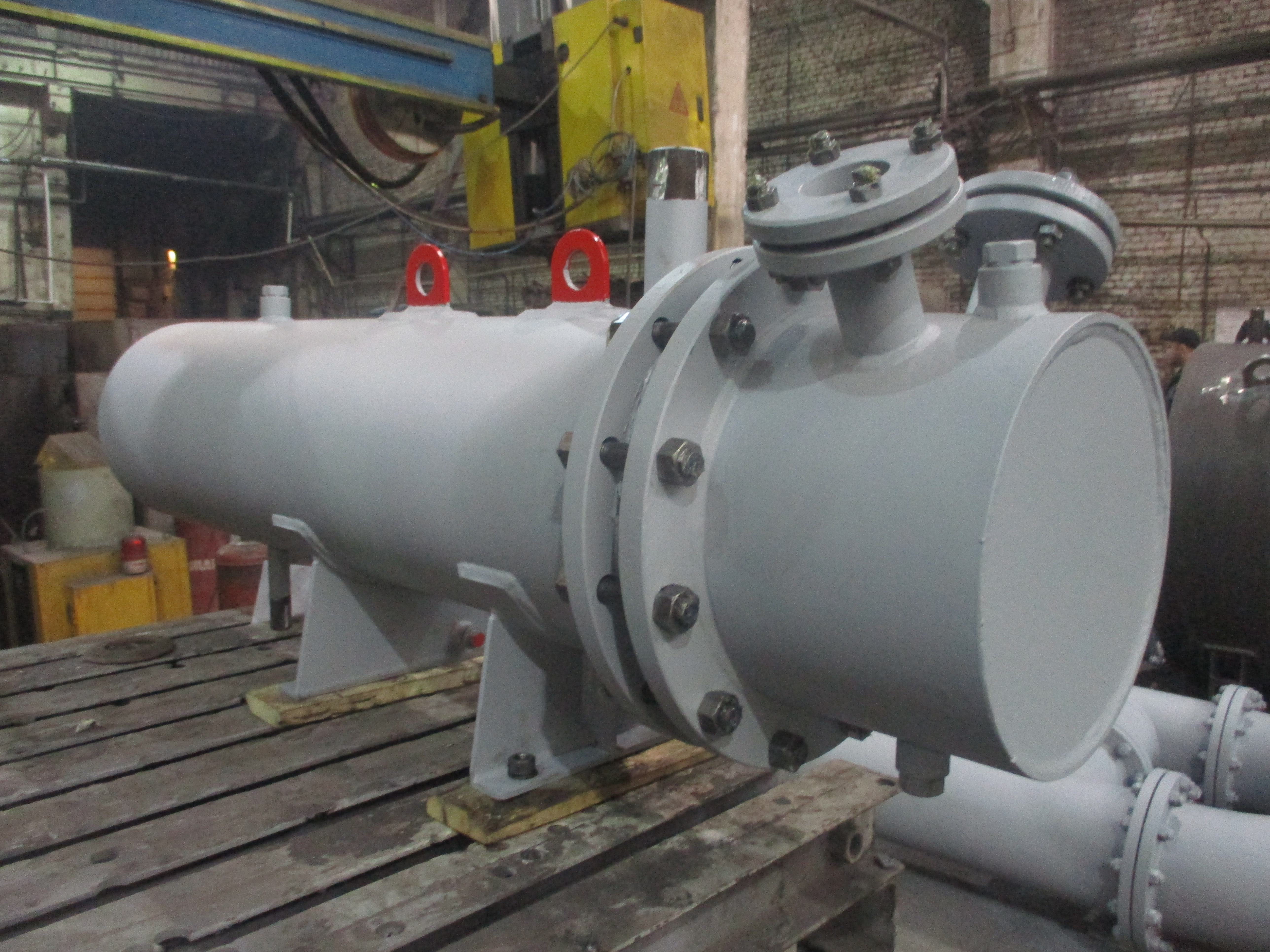

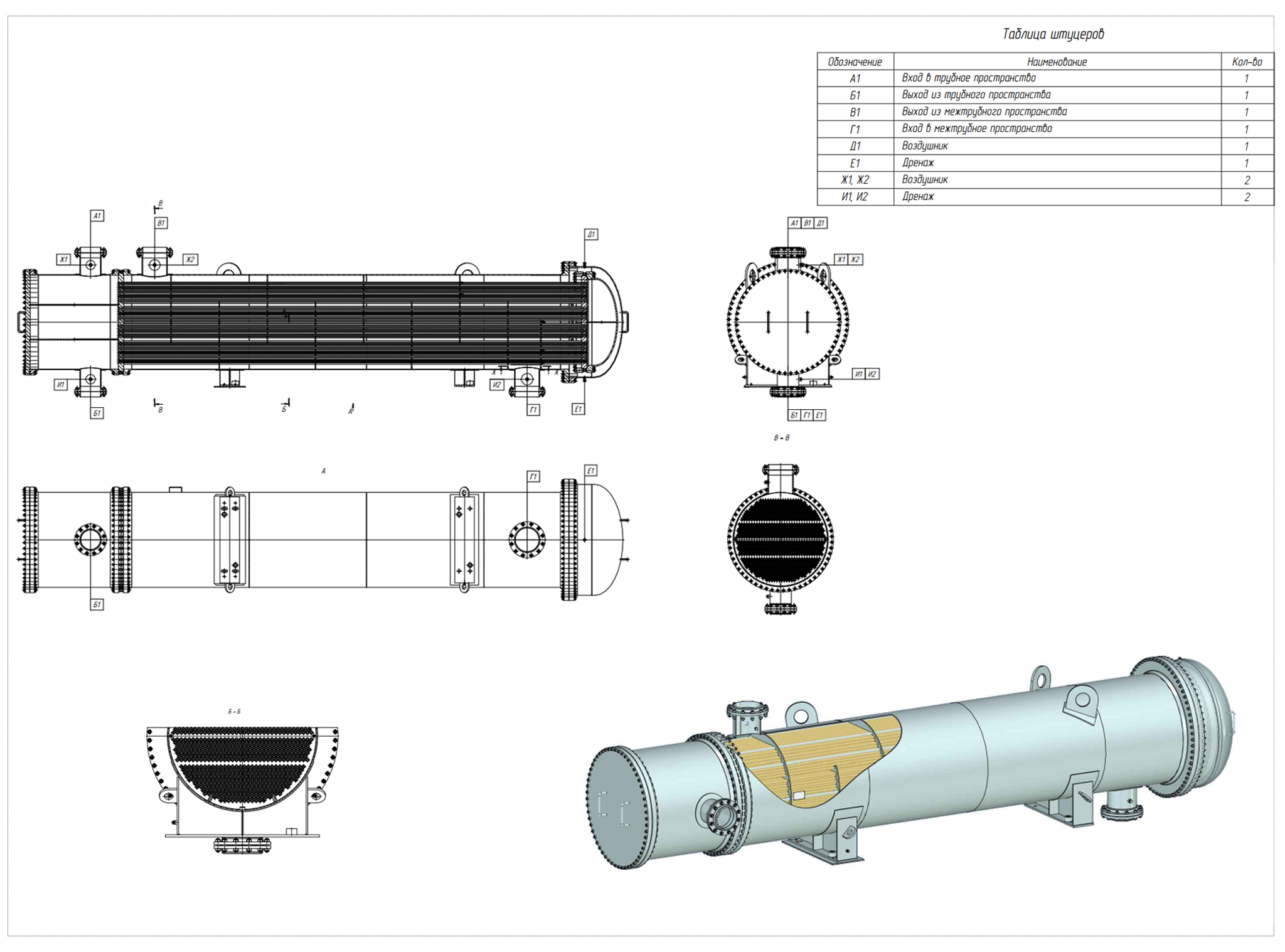

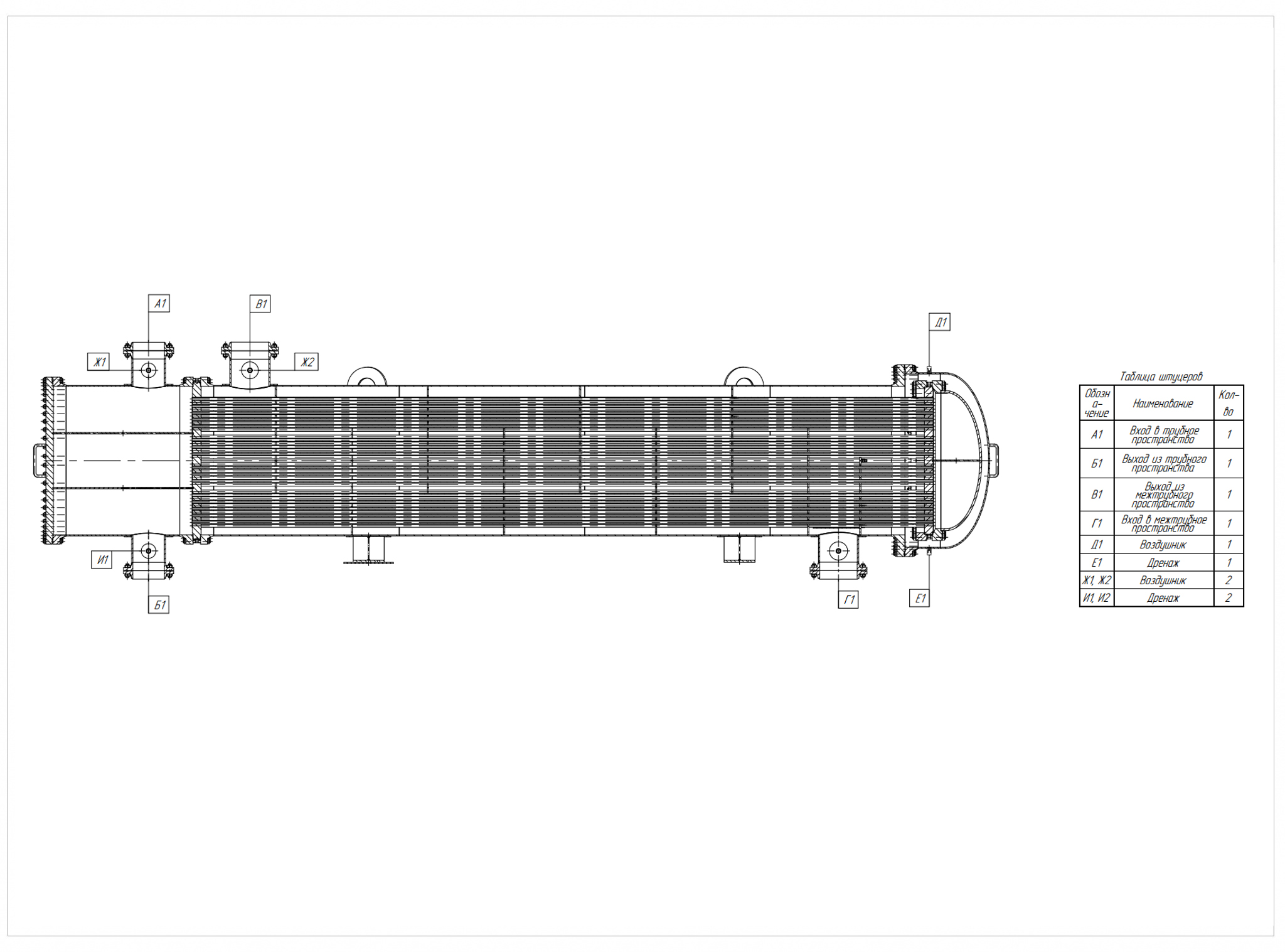

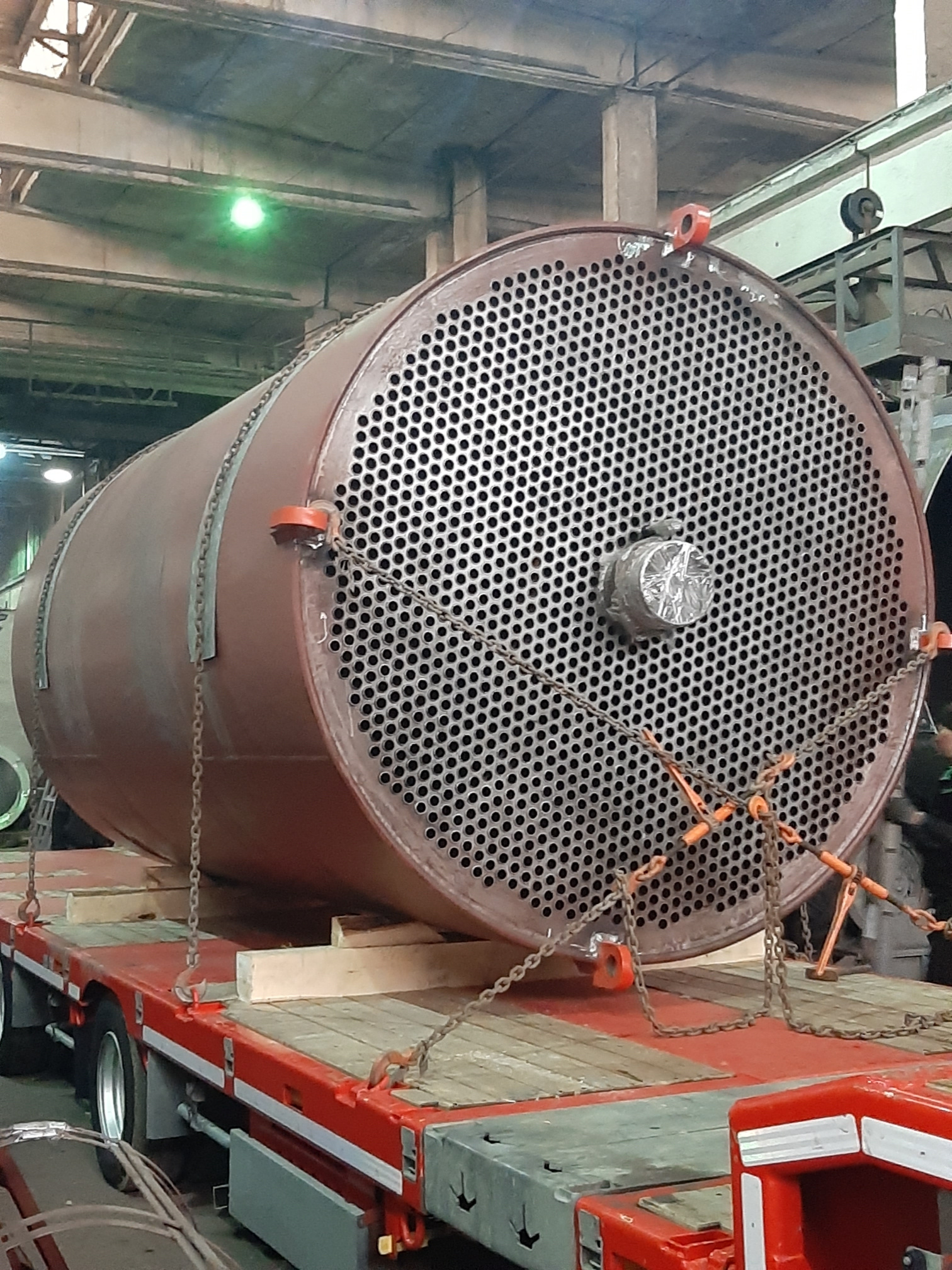

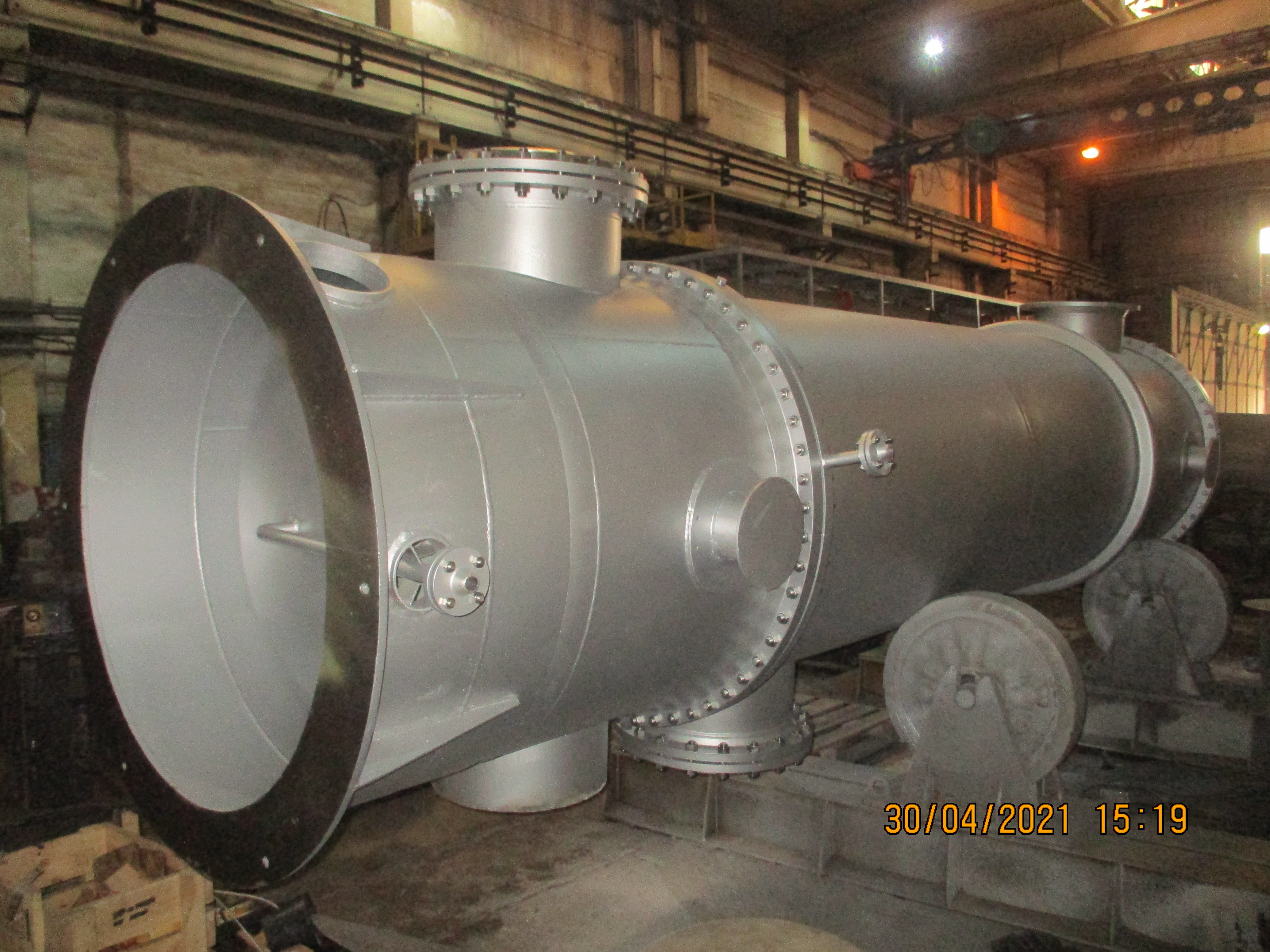

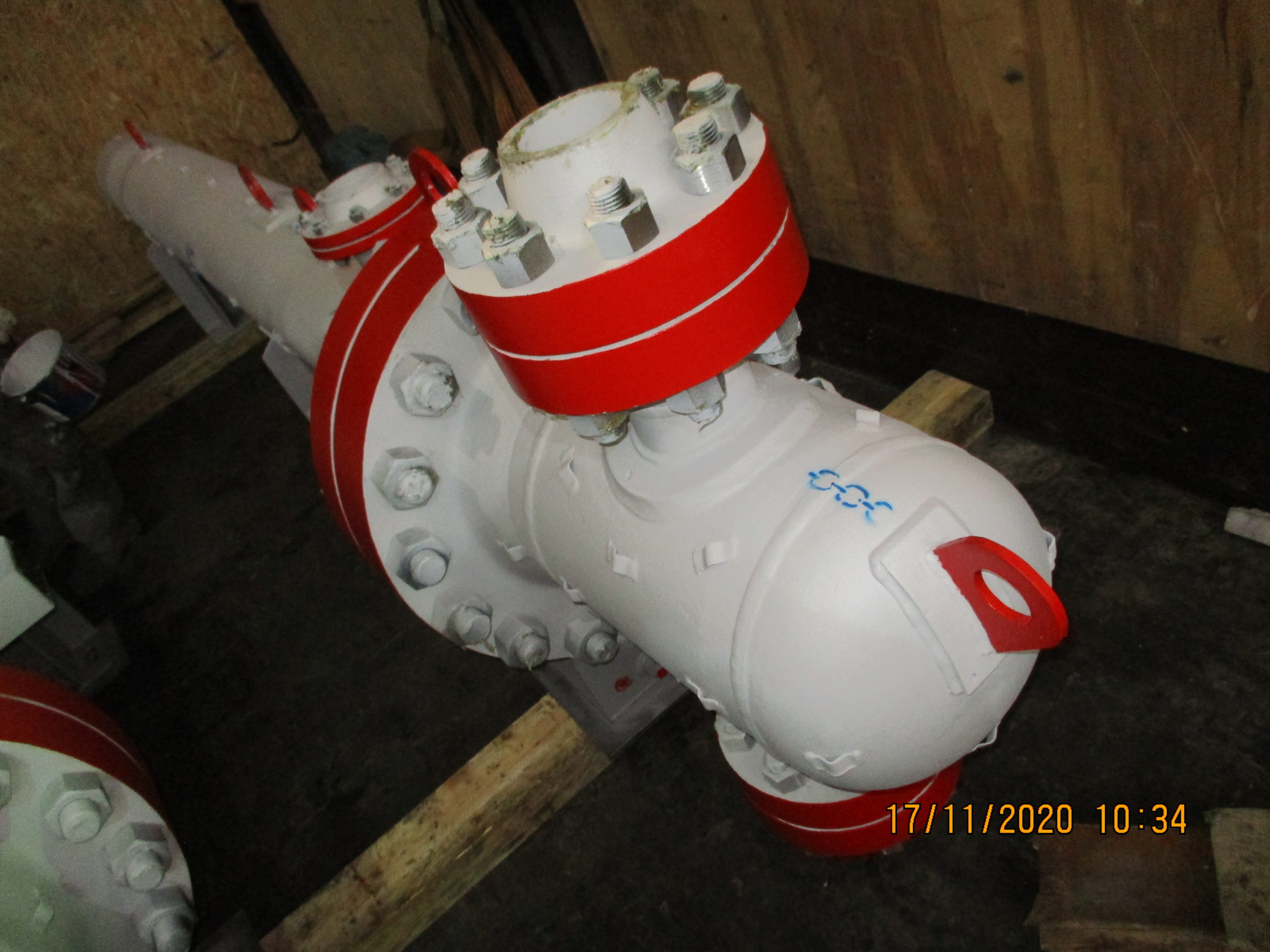

Аппараты теплообменные кожухотрубные с плавающей головкой применяются в различных отраслях промышленности. Наибольшее распространение они получили нефтяной и газовых отраслях, а также химической, нефтехимической и нефтеперерабатывающей.

Среда для охлаждения в данных аппаратах нетоксичная и невзрывоопасная жидкость, в первую очередь – вода.

Теплообменные трубы используются главным образом гладкие, но в особых случаях допускаются и диафрагменные.

Условное обозначение аппаратов теплообменных с плавающей головкой:

800 ТПГ-1,6-М8/25Г-6-К-2-У-И

  • • 800 – диаметр кожуха, мм
  • • Т – теплообменник (К – конденсатор, Х – холодильник)
  • • 1,6 – условное давление в трубах, МПа
  • • М8 – материальное исполнение
  • • 25Г – с гладкими теплообменными трубами диаметром 25 мм
  • • 6 – длина трубного пучка, м
  • • К – теплообменные трубы расположены по вершинам квадратов (Т – треугольников)
  • • 2 – 2-х ходовой по трубному пространству
  • • У – климатическое исполнение
  • • И – с деталями для креплениями изоляции

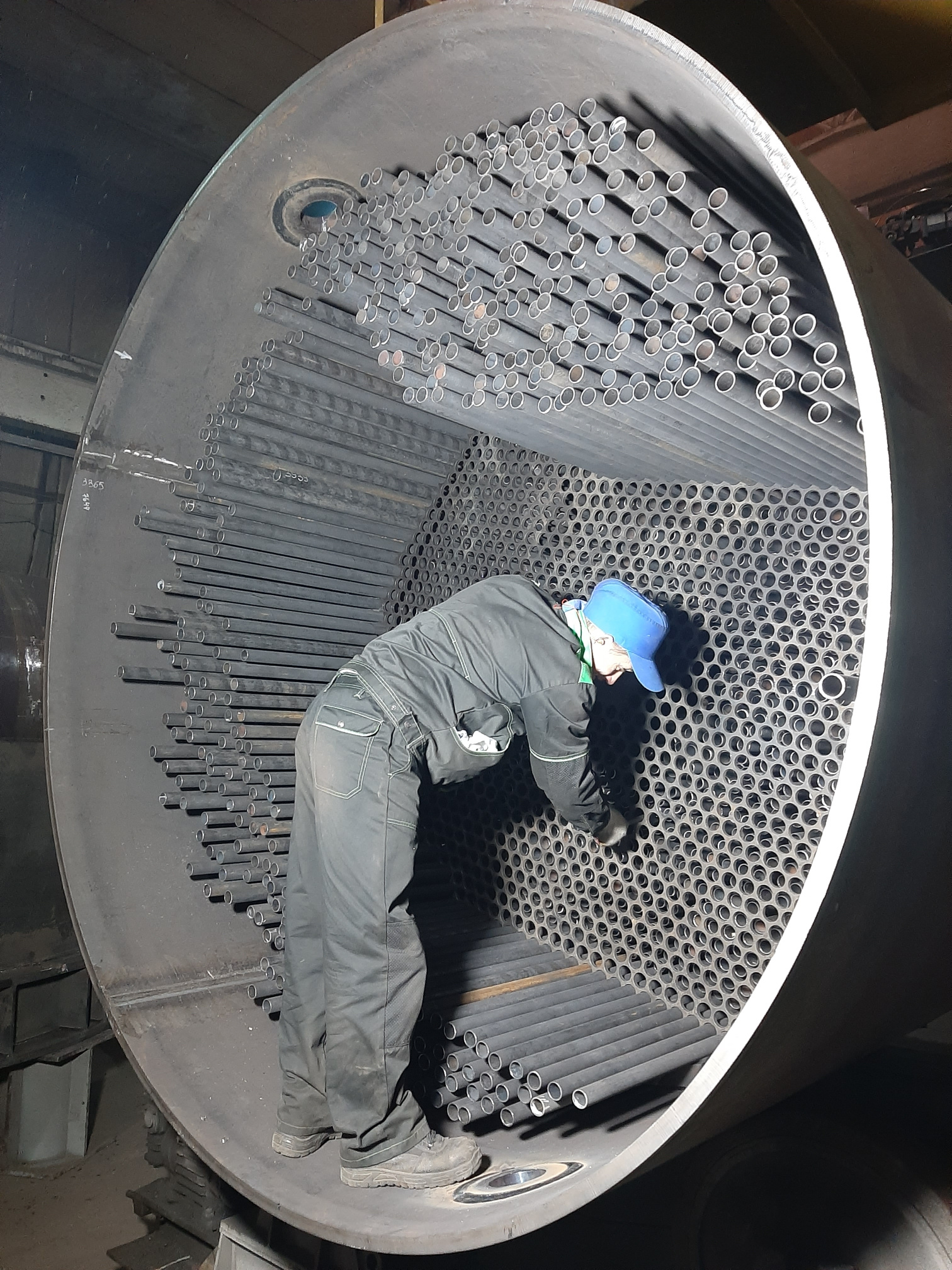

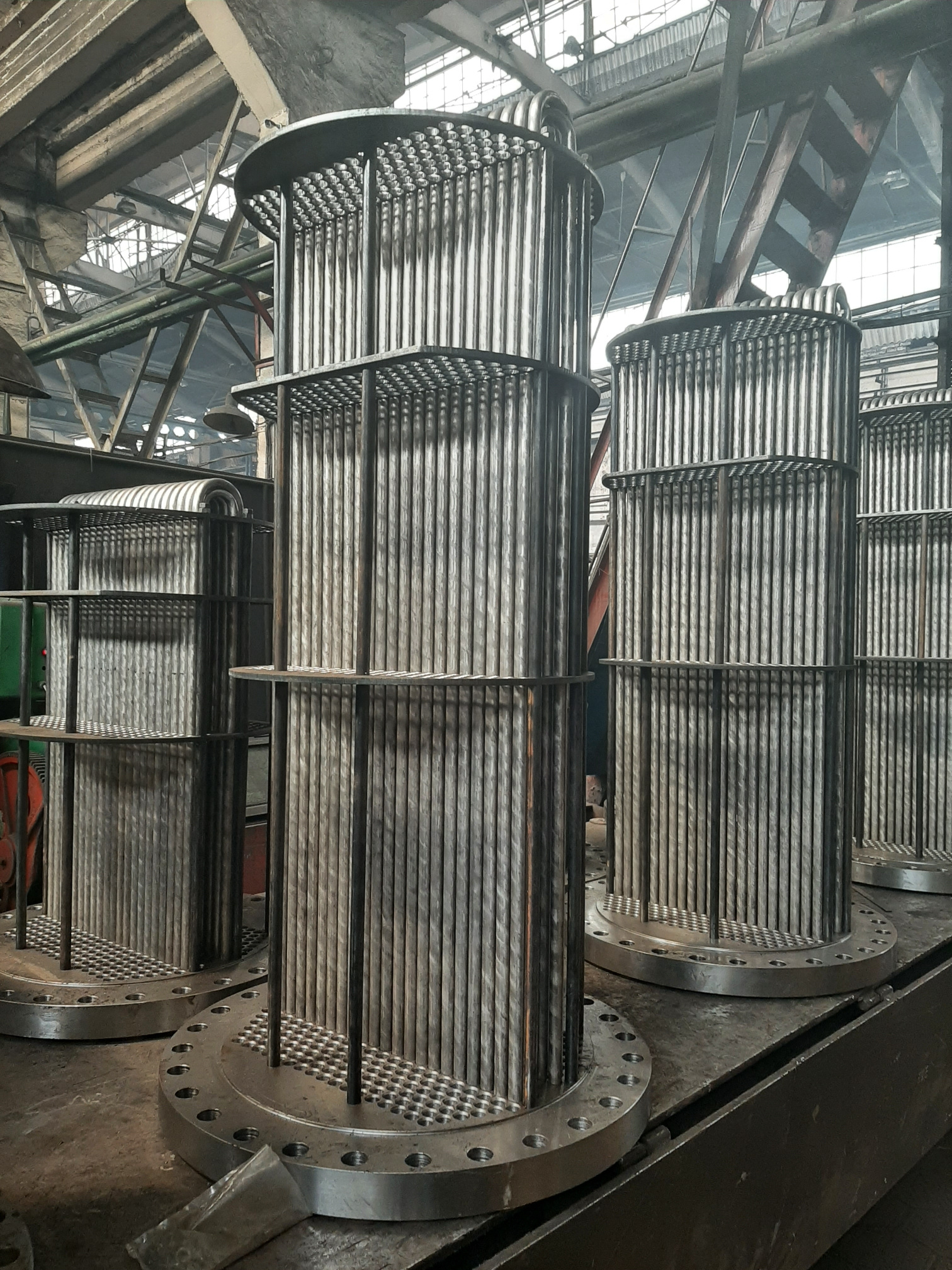

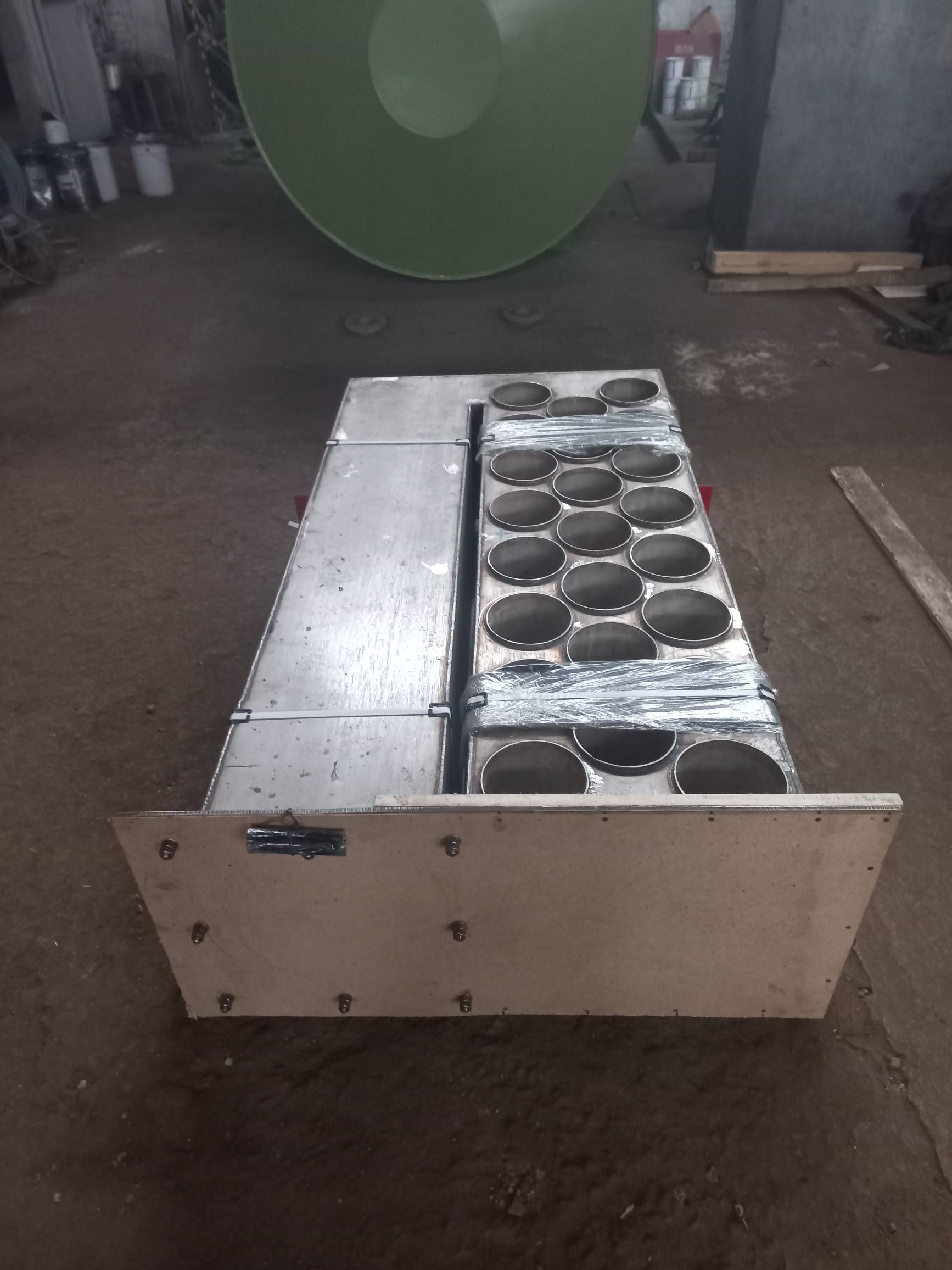

ООО ПК «Химмаш» может изготавливать не только теплообменные аппараты в сборе, но и трубные пучки к ним.

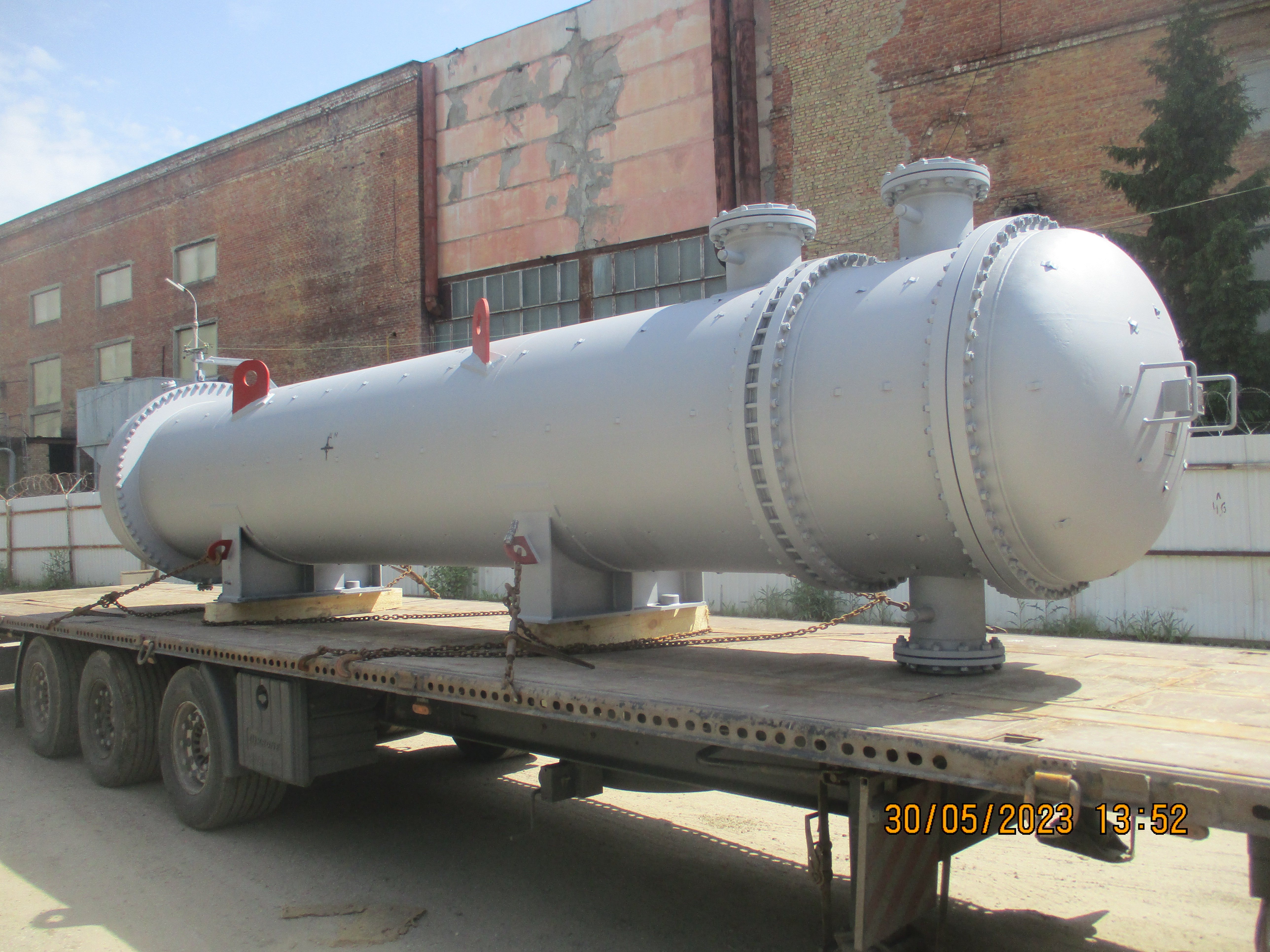

Теплообменники с плавающей головкой

Кожухотрубчатые (кожухотрубные) теплообменные аппараты (теплообменники) с плавающей головкой подразделяются по расположению на вертикальные (ТПВ) и горизонтальные (ТПГ).

Холодильники с плавающей головкой

Холодильники кожухотрубчатые (кожухотрубные) с плавающей головкой изготавливаются в двух основных исполнениях: вертикальные (холодильник ХПВ) и горизонтальные (холодильник ХПГ). Длина трубного пучка варьируется от 3000 до 9000 мм.

Конденсаторы с плавающей головкой

Конденсаторы кожухотрубчатые (кожухотрубные) КП производятся с длиной трубного пучка 6 метров, диаметром от 600 до 1200 мм, с давлением от 1 до 2,5 МПа и расположением труб по вершинам равностороннего треугольника.

Поставка аппаратов теплообменных с плавающей головкой в г. Орел осуществляется из Пензы

Табл.1 Основные технические характеристики теплообменников с плавающей головкой

Ду, мм Ру, Мпа Обознач. Длина
мм
К/Т Масса, кг
Труба 20х2 Труба 25х2 Труба 25х2,5
2 хода 4 хода 2 хода 4 хода 2 хода 4 хода
стл. лат. стл. лат. стл. лат. стл. лат. стл. лат. стл.
325 2,5 325 ТПГ-2,5 325 ТПВ-2,5 3000 К 950 1000 - - 920 960 - - 950 - -
6000 К 1400 1470 - - 1330 1390 - - 1400 - -
4,0 325 ТПГ-4,0 325 ТПВ-4,0 3000 К 1150 1180 - - 1070 1150 - - 1150 - -
6000 К 1600 1670 - - 1530 1560 - - 1600 - -
400 2,5 400 ТПГ-2,5 400 ТПВ-2,5 3000 К 1390 1420 - - 1340 1370 - - 1400 - -
6000 К 2050 2150 - - 1940 2050 - - 2070 - -
4,0 400 ТПГ-4,0 400 ТПВ-4,0 3000 К 1690 2340 - - 1640 1680 - - 1700 - -
6000 К 1740 2430 - - 2240 2300 - - 2360 - -
6,3 400 ТПГ-6,3 400 ТПВ-6,3 3000 К 2190 - - - 2140 - - - 2200 - -
6000 К 2880 - - - 2770 - - - 2900 - -
500 2,5 500 ТПГ-2,5 500 ТПВ-2,5 3000 К 2080 2140 - - 1970 2000 - - 2070 - -
6000 К 3030 3140 - - 2800 2880 - - 3000 - -
4,0 500 ТПГ-4,0 500 ТПВ-4,0 3000 К 2510 2600 - - 2410 2450 - - 2500 - -
6000 К 3680 3790 - - 3450 3530 - - 3650 - -
6,3 500 ТПГ-6,3 500 ТПВ-6,3 3000 К 3310 - - - 3200 - - - 3300 - -
6000 К 4480 - - - 4270 - - - 4450 - -
8,0 500 ТПГ-8,0 500 ТПВ-8,0 3000 К 4270 - - - 4160 - - - 4260 - -
6000 К 5680 - - - 5500 - - - 5650 - -
600 1,6 600 ТПГ-1,6 600 ТПВ-1,6 6000 К 3940 4100 3820 3960 3700 3840 3600 3720 3990 - 3920
Т 4450 4170 4280 4430 4170 4350 4020 4160 4500 - 4280
2,5 600 ТПГ-2,5 600 ТПВ-2,5 6000 К 4180 4300 4100 4170 3880 4010 3780 3900 4200 - 4100
Т 4550 4750 4380 4530 4250 4400 4110 4200 4600 - 4380
4,0 600 ТПГ-4,0 600 ТПВ-4,0 6000 К 5050 5210 4880 5020 4750 4880 4700 4820 5100 - 5000
Т 5450 5650 5280 5430 5150 5300 4990 5100 5500 - 5280
6,3 600 ТПГ-6,3 600 ТПВ-6,3 6000 К 6720 - 6480 - 6500 - 6400 - 6750 - 6620
Т 6900 - 6700 - 6600 - 6430 - 6960 - 6740
8,0 600 ТПГ-8,0 600 ТПВ-8,0 6000 К 8100 - 7980 - 7830 - 7730 - 8150 - 8020
Т 9450 - 9280 - 9100 - 8950 - 9500 - 9280
700 1,6 700 ТПГ-1,6 700 ТПВ-1,6 6000 К 5550 5780 5400 5600 5100 5280 5000 5170 5550 - 5400
Т 5810 6060 5620 5840 5390 5600 5150 5330 5900 - 5580
2,5 700 ТПГ-2,5 700 ТПВ-2,5 6000 К 6180 6410 6050 6250 5730 5910 5650 5820 6180 - 6050
Т 6440 6690 6270 6490 6020 6230 5800 5980 6530 - 6230
4,0 700 ТПГ-4,0 700 ТПВ-4,0 6000 К 7330 7560 7160 7360 6880 7060 6750 6920 7330 - 7150
Т 7590 7840 7380 7600 7170 7380 6900 7080 7680 - 7330
6,3 700 ТПГ-6,3 700 ТПВ-6,3 6000 К 9740 - 9570 - 9300 - 9180 - 9720 - 9580
Т 10000 - 9790 - 9590 - 9330 - 10070 - 9760
8,0 700 ТПГ-8,0 700 ТПВ-8,0 6000 К 12310 - 12110 - 11870 - 11720 - 12290 - 12120
Т 12570 - 12330 - 12160 - 11870 - 12640 - 12300
800 1,6 800 ТПГ-1,6 800 ТПВ-1,6 6000 К 7000 7400 6850 7150 6790 7040 6620 6860 7100 - 6900
Т 7500 7950 7280 7700 6900 7300 6700 7150 7530 - 7240
9000 К 9350 9740 9150 9570 8750 9080 8550 8800 9550 - 9300
Т 10150 10850 9800 10450 9250 9700 8900 9300 10200 - 9800
2,5 800 ТПГ-2,5 800 ТПВ-2,5 6000 К 7500 7900 7400 7850 7150 7450 7050 7350 7600 - 7450
Т 8450 8800 8230 8560 7820 8100 7600 7850 8480 - 8190
9000 К 10100 10650 9950 10370 9300 9680 9150 9400 10270 - 10100
Т 10850 11500 10600 11100 9900 10300 9550 9900 10900 - 10460
4,0 800 ТПГ-4,0 800 ТПВ-4,0 6000 К 9150 9450 9100 9360 9100 9350 8930 9170 9250 - 9100
Т 9870 10220 9650 9980 9250 9530 9000 9280 9900 - 9600
9000 К 11700 12200 11500 11920 10990 11370 10740 11090 11870 - 11650
Т 12550 13500 12250 13100 11600 12120 11240 11700 12600 - 12200
6,3 800 ТПГ-6,3 800 ТПВ-6,3 6000 К 11590 - 11440 - 11120 - 10900 - 11700 - 11500
Т 12200 - 11980 - 11570 - 11300 - 12230 - 11940
9000 К 14580 - 14350 - 13870 - 13600 - 14750 - 14550
Т 15450 - 15200 - 14500 - 14140 - 15500 - 15100
8,0 800 ТПГ-8,0 800 ТПВ-8,0 6000 К 16650 - 16500 - 16120 - 15950 - 1670 - 16500
Т 17100 - 16880 - 16470 - 16230 - 17130 - 16840
9000 К 20200 - 20000 - 19490 - 19240 - 20370 - 20060
Т 20800 - 20600 - 19860 - 19500 - 20850 - 20400
900 1,6 900 ТПГ-1,6 900 ТПВ-1,6 6000 К 8500 11500 8650 11260 7710 10290 7590 10070 8450 - 8290
Т 9060 12340 8820 11970 8220 11060 8020 10710 9080 - 8820
9000 К 8890 12090 8750 11820 8030 10760 7890 10520 11420 - 11140
Т 9500 13010 9270 12600 8590 11600 8360 11220 12360 - 11930
2,5 900 ТПГ-2,5 900 ТПВ-2,5 6000 К 9670 12950 9540 12720 8880 11740 8760 11520 9620 - 9460
Т 10230 13790 10010 13430 9390 12510 9190 12160 10250 - 9990
9000 К 10060 13540 9920 13820 9200 12210 9060 11970 12870 - 12590
Т 10670 14460 10440 14060 9760 13050 9530 12670 13810 - 13380
4,0 900 ТПГ-4,0 900 ТПВ-4,0 6000 К 11730 15110 11500 14860 10880 13900 10730 13660 11610 - 11420
Т 12290 15950 11970 15570 11390 14670 11160 14300 12240 - 11950
9000 К 12120 15700 11880 15420 11200 14340 11030 14110 15030 - 14720
Т 12730 16620 12400 16200 11760 15180 11500 14810 15970 - 15510
6,3 900 ТПГ-6,3 900 ТПВ-6,3 6000 К 15800 - 15620 - 15030 - 14850 - 15750 - 15550
Т 16360 - 16090 - 15540 - 15280 - 16380 - 16080
9000 К 16190 - 16000 - 15350 - 15160 - 19470 - 19140
Т 16800 - 16520 - 15910 - 15630 - 20410 - 19930
1000 1,6 1000 ТПГ-1,6 1000 ТПВ-1,6 6000 К 10700 11200 10480 10950 9950 10550 9700 10300 10780 - 10500
Т 11550 12100 11230 11750 10530 11150 10190 10800 11600 - 11200
9000 К 14770 15500 14420 15100 13480 14250 13150 13850 14900 - 14500
Т 15900 16750 15420 16250 14350 15150 13850 14600 15950 - 15350
2,5 1000 ТПГ-2,5 1000 ТПВ-2,5 6000 К 11370 11850 11150 11600 10500 11100 10300 10850 11450 - 11300
Т 1200 12650 11750 12300 11100 11750 10760 11380 12050 - 11750
9000 К 15470 16200 15120 15800 14180 14900 13860 14550 15600 - 15160
Т 16650 17490 16170 16970 15060 15850 14560 15300 16680 - 16060
4,0 1000 ТПГ-4,0 1000 ТПВ-4,0 6000 К 13920 14400 13690 14150 13050 13650 12850 13450 14000 - 13750
Т 14650 15200 14350 14850 13650 14300 13300 13950 14700 - 14350
9000 К 18100 18900 17750 18550 16900 17650 16600 17300 18200 - 17800
Т 19350 20200 18870 19680 17780 18600 17300 18050 19400 - 18800
6,3 1000 ТПГ-6,3 1000 ТПВ-6,3 6000 К 18900 - 18670 - 18040 - 17800 - 18980 - 18690
Т 19550 - 19230 - 18530 - 18190 - 19600 - 19200
9000 К 24250 - 23900 - 23050 - 22700 - 24400 - 23960
Т 24800 - 24320 - 23950 - 23450 - 24850 - 24200
1200 1,6 1200 ТПГ-1,6 1200 ТПВ-1,6 6000 К 14720 15450 14560 15270 13470 14080 13180 13900 14900 - 14640
Т 16700 17550 16350 17200 15150 15900 14800 15440 16800 - 16290
9000 К 20040 21140 19600 20700 18500 19400 18100 18970 20370 - 19830
Т 23300 24600 22690 23400 21160 22200 20530 21500 23650 - 22880
2,5 1200 ТПГ-2,5 1200 ТПВ-2,5 6000 К 16690 17600 16280 17100 15550 16200 15290 15870 16900 - 16500
Т 18600 19450 18200 19000 17040 17750 16620 17290 18700 18190
9000 К 21900 23000 21500 22600 20100 21100 19900 20770 22230 - 21700
Т 24900 26200 24300 25500 22750 23800 22100 23100 25250 - 24480
4,0 1200 ТПГ-4,0 1200 ТПВ-4,0 6000 К 21200 21930 20900 21600 19970 20800 19680 20500 21400 - 21100
Т 20600 21450 20190 21000 19350 20370 18930 19900 20800 - 20300
9000 К 26680 27800 26300 27400 25100 26000 24800 25670 27000 - 26700
Т 28500 29800 27890 29250 27150 28200 26500 27600 28850 - 28080
6,3 1200 ТПГ-6,3 1200 ТПВ-6,3 6000 К 28300 - 28000 - 27100 - 26800 - 28500 - 28220
Т 28950 - 28550 - 27490 - 27070 - 29150 - 28600
9000 К 35500 - 35060 - 33700 - 33300 - 35830 - 35290
Т 36050 - 35550 - 33900 - 33270 - 36400 - 35600

Табл.2 Основные технические характеристики холодильников с плавающей головкой

Ду, мм Ру, Мпа Обозначение Длина, мм К/Т Масса, кг
Труба 20х2 Труба 25х2 Труба 25х2,5
2 хода 4 хода 2 хода 4 хода 2 хода 4 хода
сталь латунь сталь латунь сталь латунь сталь латунь сталь латунь сталь
325 4,0 325 ХПГ-4,0 325 ХПВ-4,0 3000 К 1030 1070 - - 1000 1050 - - 1030 - -
6000 К 1520 1570 - - 1450 1490 - - 1520 - -
6,3 325 ХПГ-6,3 325 ХПВ-6,3 3000 К 1360 - - - 1330 - - - 1360 - -
6000 К 1830 - - - 1760 - - - 1830 - -
400 4,0 400 ХПГ-4,0 400 ХПВ-4,0 3000 К 1640 1700 - - 1590 1640 - - 1650 - -
6000 К 2250 2350 - - 2150 2210 - - 2270 - -
6,3 400 ХПГ-6,3 400 ХПВ-6,3 3000 К 2000 - - - 1950 - - - 2010 - -
6000 К 2750 - - - 2600 - - - 2770 - -
500 4,0 500 ХПГ-4,0 500 ХПВ-4,0 3000 К 2400 2460 - - 2300 2360 - - 2390 - -
6000 К 3430 3540 - - 3300 3380 - - 3400 - -
6,3 500 ХПГ-6,3 500 ХПВ-6,3 3000 К 3000 - - - 2890 - - - 2990 - -
6000 К 4180 - - - 3980 - - - 4150 - -
600 2,5 600 ХПГ-2,5 600 ХПВ-2,5 6000 К 4150 4310 4050 4190 3880 4010 3780 3900 4200 - 4070
Т 4290 4500 4160 4300 3980 4150 3840 4000 4330 - 4150
4,0 600 ХПГ-4,0 600 ХПВ-4,0 6000 К 4800 4960 4680 4820 4500 4630 4400 4520 4850 - 4720
Т 4800 5000 4700 4800 4500 4650 4390 4600 4850 - 4700
6,3 600 ХПГ-6,3 600 ХПВ-6,3 6000 К 6260 - 6140 - 6000 - 5900 - 6290 - 6160
Т 6300 - 6200 - 6000 - 5830 - 6350 - 6200
700 2,5 700 ХПГ-2,5 700 ХПВ-2,5 6000 К 6030 6260 5870 6070 5580 5760 5470 5640 6030 - 5870
Т 6290 6540 6090 6310 5870 6080 5620 5800 6380 - 6050
4,0 700 ХПГ-4,0 700 ХПВ-4,0 6000 К 6930 7160 6700 6900 6480 6660 6290 6460 6930 - 6690
Т 7190 7440 6920 7140 6770 6980 6440 6620 7280 - 6870
6,3 700 ХПГ-6,3 700 ХПВ-6,3 6000 К 9030 - 8750 - 8590 - 8360 - 9010 - 8760
Т 9290 - 8970 - 8880 - 8510 - 9360 - 8940
800 1,6 800 ХПГ-1,6 800 ХПВ-1,6 6000 К 6690 7000 6540 6850 6220 6550 6050 6400 6800 - 6650
Т 7200 7560 7000 7320 6580 6860 6370 6640 7240 - 6960
9000 К 9200 9700 8970 9390 8490 8870 8240 8590 9370 - 9060
Т 9650 10170 9300 9790 8600 9050 8280 8670 9600 - 9100
2,5 800 ХПГ-2,5 800 ХПВ-2,5 6000 К 7180 7480 7030 7320 6700 6950 6530 6770 7290 - 7090
Т 7550 7900 7380 7700 7000 7280 6770 7040 7590 - 7360
9000 К 9780 10220 9550 9970 9070 9450 8820 9170 9950 - 9640
Т 10150 10670 9800 10290 9100 9550 8750 9150 10100 - 9400
4,0 800 ХПГ-4,0 800 ХПВ-4,0 6000 К 8150 8450 8050 8400 7750 7920 7600 7840 8250 - 8050
Т 8600 9000 8470 8850 7980 8260 7750 8100 8640 - 8430
9000 К 10700 11200 10500 10950 9990 10500 9740 10100 10870 - 10560
Т 11450 12050 11150 11670 10400 10900 10150 10570 11400 - 11000
6,3 800 ХПГ-6,3 800 ХПВ-6,3 6000 К 10400 - 10300 - 9910 - 9790 - 10490 - 10300
Т 10600 - 10470 - 9980 - 9750 - 10640 - 10430
9000 К 13050 - 12850 - 12340 - 12090 - 13220 - 12910
Т 13800 - 13500 - 12750 - 12500 - 13750 - 13350
900 1,6 900 ХПГ-1,6 900 ХПВ-1,6 6000 К 8400 11400 8240 11150 7610 10190 7480 9960 8350 - 8180
Т 8960 9400 8710 9160 8120 8490 7910 8250 8980 - 8710
9000 К 8790 11990 8640 11710 7930 10660 7780 10410 11320 - 11030
Т 12240 12910 11860 12490 10960 11500 10600 11100 12260 - 11820
2,5 900 ХПГ-2,5 900 ХПВ-2,5 6000 К 9720 13000 9540 12720 8930 11790 8760 11520 9670 - 9460
Т 10280 10720 10010 10440 9440 9810 9190 9530 10300 - 9990
9000 К 10110 13590 9920 13280 9250 12260 9060 11970 12920 - 12590
Т 13840 14510 13430 14060 12560 13100 12160 12670 13860 - 13380
4,0 900 ХПГ-4,0 900 ХПВ-4,0 6000 К 11510 14890 11190 14550 10660 13680 10420 13350 11390 - 11110
Т 12070 12510 11660 12090 11170 11540 10850 11190 12020 - 11640
9000 К 11900 15480 11570 15110 10980 14120 10720 13800 14810 - 14410
Т 15730 16400 15260 15890 14450 14960 13990 14500 15750 - 15200
6,3 900 ХПГ-6,3 900 ХПВ-6,3 6000 К 15090 - 14760 - 14320 - 13990 - 15040 - 14690
Т 15650 - 15230 - 14830 - 14420 - 15670 - 15220
9000 К 15480 - 15140 - 14640 - 14300 - 18760 - 18280
Т 19680 - 19120 - 18400 - 17860 - 19700 - 19070
1000 1,6 1000 ХПГ-1,6 1000 ХПВ-1,6 6000 К 10220 10750 10050 10600 9400 9900 9250 9750 10300 - 10150
Т 10990 1160 10730 11350 9950 10750 9650 10300 11000 - 10650
9000 К 13920 14650 13550 14350 12630 13300 12400 13100 14050 - 13750
Т 14980 15900 14700 15500 13380 14300 13000 13900 15000 - 14600
2,5 1000 ХПГ-2,5 1000 ХПВ-2,5 6000 К 11020 11500 10800 11300 10160 10600 10000 10450 11100 - 10950
Т 11640 12300 11480 12050 10600 11250 10500 11000 11650 - 11400
9000 К 14770 15500 14450 15200 13480 14200 13250 13960 14900 - 14650
Т 15830 16750 15500 16350 14230 15150 13850 14750 15850 - 15400
4,0 1000 ХПГ-4,0 1000 ХПВ-4,0 6000 К 13220 13700 12990 13450 12360 12760 12120 12500 13300 - 13150
Т 13430 14050 13180 13800 12350 13000 12100 12750 13450 - 13100
9000 К 16920 17650 16570 17270 15630 16350 15270 15850 17050 - 16600
Т 17680 18650 17350 18250 16080 17050 15700 16650 17700 - 17250
6,3 1000 ХПГ-6,3 1000 ХПВ-6,3 6000 К 18900 - 18670 - 18040 - 17800 - 18980 - 18700
Т 19790 - 19470 - 18730 - 18360 - 19800 - 19360
9000 К 23960 - 23610 - 22670 - 22310 - 24090 - 23650
Т 25170 - 24700 - 23570 - 22880 - 25190 - 24590
1200 1,6 1200 ХПГ-1,6 1200 ХПВ-1,6 6000 К 15000 15750 14750 15460 13870 15000 13580 14160 15200 - 14840
Т 16650 17750 16300 17550 15200 16050 14820 15800 16870 - 16360
9000 К 20270 21400 19830 20900 18500 19400 18100 18970 20600 - 20060
Т 23200 24500 22850 23600 21060 22120 20400 21430 23550 - 22780
2,5 1200 ХПГ-2,5 1200 ХПВ-2,5 6000 К 16750 17500 16550 17250 15470 16100 15290 15870 16900 - 16540
Т 17850 18800 17550 18600 16400 17100 15980 16850 18070 - 17560
9000 К 22100 23200 21700 22800 20200 21100 19900 20770 22400 - 21860
Т 24550 25850 24300 24900 22400 23460 21770 22750 24900 - 24130
4,0 1200 ХПГ-4,0 1200 ХПВ-4,0 6000 К 21400 22200 21200 22000 20170 20800 19880 20460 21600 - 21240
Т 22170 - 21760 - 20700 - 20280 - 22390 - 21880
9000 К 26950 28100 26700 27800 25100 26000 24800 25670 27240 - 26700
Т 29820 - 29200 - 27680 - 27050 - 30170 - 29400
6,3 1200 ХПГ-6,3 1200 ХПВ-6,3 6000 К 28300 - 28000 - 27100 - 26800 - 28500 - 28220
Т 27940 - 27530 - 26500 - 26080 - 28160 - 27650
9000 К 35400 - 35150 - 33500 - 33100 - 35730 - 35200
Т 36410 - 35800 - 34270 - 33640 - 36760 - 35900

Табл.3 Основные технические характеристики конденсаторов с плавающей головкой

Ду, мм

Ру, Мпа

Обозначение

Длина, мм

К/Т

Масса, кг

Труба 20х2

Труба 25х2

Труба 25х2,5

2 хода

4 хода

6 ходов

2 хода

4 хода

6 ходов

2 хода

4 хода

6 ход.

сталь

латунь

сталь

латунь

сталь

латунь

сталь

латунь

сталь

латунь

сталь

латунь

сталь

сталь

сталь

600

1,0

600 КП-1,0

6000

Т

4080

4300

3880

4100

3800

4020

3760

4000

3600

3780

3550

3700

4100

3860

3780

1,6

600 КП-1,6

4250

4450

4060

4230

3980

4150

3940

4100

3750

3900

3700

3820

4300

4060

3980

2,5

600 КП-2,5

4300

4500

4100

4300

4030

4220

4050

4300

3860

4150

3800

4050

4350

4100

4030

700

1,0

700 КП-1,0

6000

Т

5260

5520

5090

5310

5000

5230

4850

5050

4610

4780

4590

4760

5340

5020

5010

1,6

700 КП-1,6

5660

5910

5450

5670

5390

5610

5240

5450

4980

5160

4970

5150

5750

5410

5410

2,5

700 КП-2,5

6230

6480

6010

6230

5950

6170

5810

6020

5540

5720

5530

5710

6320

5970

5970

800

1,0

800 КП-1,0

6000

Т

6960

7290

6710

7010

6610

6900

6400

6670

6140

6390

6040

6280

7040

6720

6590

1,6

800 КП-1,6

7330

7670

7080

7390

6980

7280

6760

7040

6500

6760

6400

6650

7420

7100

6970

2,5

800 КП-2,5

7480

7830

7230

7550

7130

7440

6820

7100

6560

6820

6460

6710

7480

7160

7030

900

1,0

900 КП-1,0

6000

Т

8880

9310

8580

9020

8500

8890

8040

8410

7790

8120

7640

7970

8890

8570

8390

1,6

900 КП-1,6

9260

9700

8960

9410

8880

9280

8420

8790

8160

8500

8020

8350

9280

8960

8780

2,5

900 КП-2,5

9940

10380

9660

10090

9570

9970

9100

9470

8840

9180

8710

9040

9960

9640

9470

1000

1,0

1000 КП-1,0

6000

Т

10450

11050

10150

10700

10000

10550

9450

10100

9150

9800

9100

9600

10500

10100

10100

1,6

1000 КП-1,6

1150

12100

11200

11800

11050

11600

10400

10860

10100

10490

9950

10370

11500

11100

10950

2,5

1000 КП-2,5

12000

12600

11700

12250

11550

12100

10900

11360

10570

10990

10450

10870

12000

11600

11460

1200

1,0

1200 КП-1,0

6000

Т

16450

17300

16040

16850

15860

16600

15000

15700

14570

15200

14400

15040

16600

16050

15860

1,6

1200 КП-1,6

17300

18100

16900

17700

16700

17460

15900

16600

15470

16100

15300

15900

17450

16900

16700

2,5

1200 КП-2,5

18000

18830

17600

18400

17400

18200

16500

17400

16100

16950

15950

16800

18200

17700

17500

Табл.4 Материалы, применяемые для изготовления теплообменных аппаратов с плавающей головкой.

Матери-альное исполнение Тип Материал
кожуха распределит. камеры и крышек теплообменн. труб трубной решетки перегородки
М1 ТП, ХП, КП Ст3сп Ст3сп Сталь 20 16ГС Ст3сп
М3 ТП, ХП, КП Латунь 16ГС с наплавлением латуни Ст3сп
М4 ТП Ст3сп Ст3сп+08Х13 15Х5М 15Х5М Ст3сп
М12 ХП, КП Ст3сп Ст3сп 08Х22Н6Т 16ГС Ст3сп
М13 ТП, ХП, КП 12Х18Н10Т 12Х18Н10Т Ст3сп
Б1 ТП Ст3сп+08Х13 Ст3сп+08Х13 08Х13 12Х13 08Х13
Б2 ТП Ст3сп+12Х18Н10Т Ст3сп+12Х18Н10Т 12Х18Н10Т 12Х18Н10Т 12Х18Н10Т
ХП, КП Ст3сп
Б3 ТП Ст3сп+10Х17Н13М2Т Ст3сп+10Х17Н13М2Т Ст3сп+10Х17Н13М2Т Ст3сп+10Х17Н13М2Т Ст3сп+10Х17Н13М2Т
ХП, КП Ст3сп

Рис.1 Эскиз теплообменника ТПГ

Рис.2 Эскиз холодильника ХПГ

Рис.3 Эскиз конденсатора КП

8-800-333-67-71 звонок по России бесплатный

Для заказа нашей продукции вы можете скачать опросный лист на аппараты теплообменные с плавающей головкой и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 59-44-44 . Также можете связаться с нашими менеджерами по телефонам: +7 (8412) 59-44-14, 59-44-44, 59-46-04, 99-19-35.


120 000 RUB
